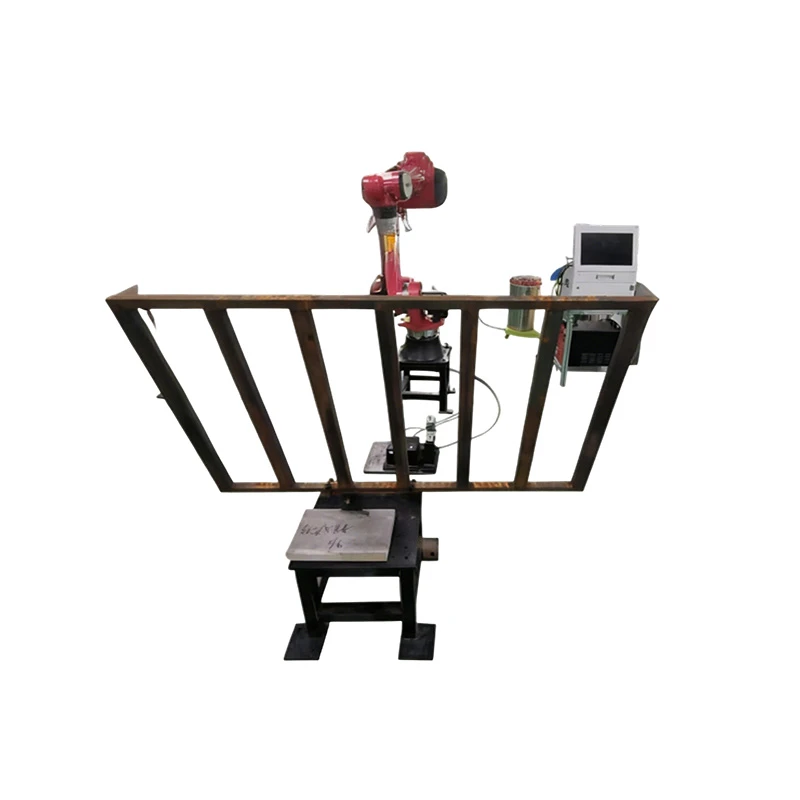

Spraybeleggrobot for automatiserte pulverlakkeringslinjer
Vår sprøytebeleggrobot brukes til automatisert pulverlakkering av metall-, plast- og komposittarbeidsstykker. Den kan integreres i produksjonslinjer for belegg som krever repeterbare sprøytebaner og kontrollerbare beleggparametere.
Fordeler
- ±0,05 mm gjentatt posisjonering for repeterbare belegningsbaner
- 2131 mm armrekkevidde for stor arbeidsstykkedekning
- Program-gratis undervisningssystem for raskere produktbytte
- Stabil pulverfôring for batchproduksjon med lang-syklus
- Kompatibel med transportbånd og roterende plattformintegrasjon
- Støtter kontinuerlig belegningsdrift i faste produksjonsoppsett
- 10 kg nyttelast støtter elektrostatiske sprayenheter og kabelføring uten å påvirke bevegelsesstabiliteten
Konfigurasjon av systemstruktur
- 6-akset industrirobotarm
- Elektrostatisk sprøytepistol

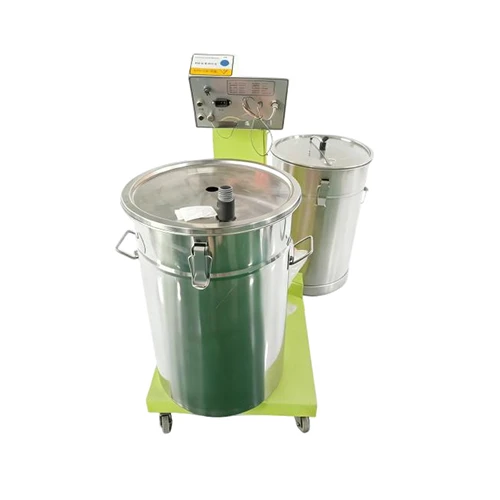

- Pulvertilførsel og fôringssystem
- Undervisningsanheng for baneopptak
- Styreskap (bevegelseskontroll + elektrisk system)
- Fast arbeidsbenk eller festeplattform
Hoved tekniske parametere
|
Parameter |
Spesifikasjon |
|
Armspenn |
2131 mm |
|
Gjenta posisjoneringsnøyaktighet |
±0,05 mm |
|
Maksimal belastning |
10 kg |
|
Strømkapasitet |
6,48 kVA |
|
Utstyrsvekt |
Ca. 230 kg |
|
Beskyttelsesklasse |
Håndledd: IP54, kropp: IP40 |
Gjeldende produksjonsbetingelser
Utstyret brukes vanligvis i følgende produksjonsoppsett:
- Pulverlakkeringslinjer for metallkonstruksjonsdeler
- Overflatebehandlingslinjer for husholdningsapparater
- Industrielle møbelbeleggingsprosesser
- Aluminiumsprofilbeleggslinjer
- Generelle industrielle overflatebehandlingslinjer for metalldeler
Materiale og belegg kompatibilitet
Systemet er kompatibelt med følgende arbeidsstykkematerialer:
- Kaldt-valset stål
- Galvanisert stål
- Aluminiumslegering (f.eks. 6063 profiler)
- ABS / PC-plast
- MDF og konstruerte treoverflater
Kompatible pulverlakktyper inkluderer:
- Epoxy pulverlakker
- Polyester pulverlakk
- Fluorkarbon pulverlakker
- Funksjonelle belegg (anti-korrosjons- / værbestandig- / dekorative overflater)
Støtte for prosjektkonfigurasjon
Systemkonfigurasjonen kan justeres basert på:
- Arbeidsstykkets dimensjoner og geometri
- Krav til produksjonskapasitet
- Type beleggmateriale
- Eksisterende linjeoppsett
- Automatiseringsintegrasjonsmetode
For tilbud og teknisk evaluering kreves vanligvis følgende informasjon:
- Arbeidsstykketegninger eller bilder
- Forventet produksjonskapasitet
- Krav til beleggingsprosess
- Eksisterende produksjonslinjeforhold
- Foretrukket integrasjonsmetode
Bruksområder og kompatible materialer
| Søknadsfelt | Typiske gjenstander | Kompatible materialer og pulvertyper |
|---|---|---|
| Husholdningsapparater | Kjøleskap/vaskemaskinhus, klimaanlegg, mikrobølgeovner, riskokerbunner | Kaldt-valset stål, ABS, PC/ABS; Epoksypulver, polyesterpulver |
| Møbler og boliginnredning | Møbelpaneler (metall/tre), garderoberammer, skuffer, dørhåndtak, baderomsutstyr | Galvanisert stål, massivt tre, MDF; Matt polyesterpulver, Trekornoverføringspulver, Antibakterielt pulver |
| Bygg og dekorasjon | Dør-/vindusprofiler i aluminium, gardinveggpaneler, branndørkarmer, metalltakpaneler | 6063 aluminium, galvanisert stål, farge stål; Værbestandig-polyesterpulver, fluorkarbon (UV-bestandig), stein-lignende pulver |
På-simulering og strukturell nærvisning-
Figur 2.1 Fysisk objektdiagram på-stedet
Teaching Pendant og Teaching Gun
Elektrostatisk sprøytepistol
Elektrostatisk sprøyte
Program-Gratis system
Robot elektrisk styreskap

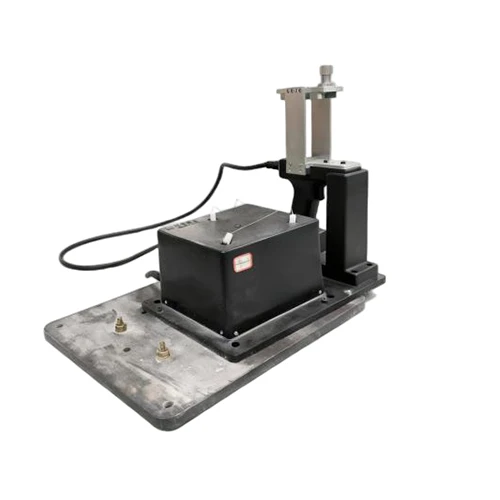

Forhøyet festebase/arbeidsbenk
FAQ
